9個PCB拼板的技術干貨
發表時間：2020-11-17 10:49:22 人氣：3771
01

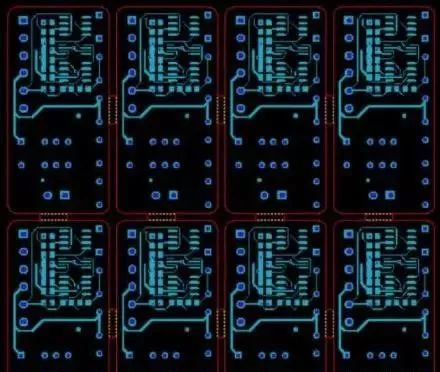

PCB拼板的外框（夾持邊）應采用閉環設計，確保PCB拼板固定在夾具上以后不會變形。
02
PCB拼板寬度≤260mm（SIEMENS線）或≤300mm（FUJI線）；如果需要自動點膠，PCB拼板寬度×長度≤125 mm×180 mm。
03
PCB拼板外形盡量接近正方形，推薦采用2×2、3×3……拼板；但不要拼成陰陽板。
04
小板之間的中心距控制在75mm～145mm之間。
05
設置基準定位點時，通常在定位點的周圍留出比其大1.5mm的無阻焊區。
06
拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行。
07
在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm。孔的強度要適中，保證在上下板過程中不會斷裂。孔徑及位置精度要高，孔壁光滑無毛刺。
08
PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6mm，邊緣定位孔1mm內不允許布線或者貼片。
09
用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0.665mm的QFP應在其對角位置設置。用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處。
