PCB外形和尺寸的設計
發表時間：2020-11-11 09:41:25 人氣：3381
PCB外形和尺寸是由貼裝機的PCB傳輸方式、貼裝范圍決定的。
1.PCB外形
(1)當PCB定位在貼裝工作臺上，通過工作臺傳輸PCB時，對PCB的外形沒有特殊要求。

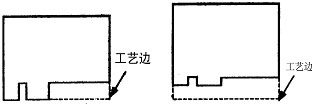

(2)當直接采用導軌傳輸PCB時，PCB外形必須是筆直的。如果是異形PCB，必須設計工藝邊使PCB的外形成直
2.PCB尺寸
PCB尺寸是由貼裝范圍決定的，設計PCB時要考慮貼裝機x、Y方向最大和最小的貼裝尺寸，以及最大和最小的PCB厚度。
當PCB尺寸小于最小貼裝尺寸時，必須采用拼板方式。拼板可以提高生產效率，雙面全表面組裝時，可采用雙數拼板、正反面各半、兩面圖形完全相同的設計。這種設計可以采用同一塊模板，節省生產準備時間，提高生產效率和設備利用率。
