在PCB設計中，更容易被遺忘的主題之一是安裝組件的孔。在PCB制造中指定孔尺寸的公差，確保鍍通孔（PTH）組件的正確配合。

Altium Designer PCB設計軟件可以為您的焊盤和通孔添加孔容差屬性，這些屬性將通過包含在鉆表中傳遞給制造商。這里有五個技巧可以幫助你在下一個PCB設計中快速指定孔的尺寸。

公差

元件數據手冊列出了加/減的公差，以適應老化，磨損，溫度，電鍍，材料，加工等方面的變化。例如，1/4瓦電阻器制造商的數據表規定導線直徑為0.022±0.003。 因此，實際直徑可以在0.019到0.025之間變化。

通常PCB制造商規定孔公差為±0.004。 無論在公差帶的大端還是小端，導線必須始終貼在孔中。因此，最小孔尺寸必須適應最大電阻引線加公差（0.022電阻引線+ 0.003電阻引線容差），加上0.004 PCB孔公差。因此，0.022+0.003 +0.004=0.029英寸，即板上允許的最小孔尺寸。

鉆孔時，鉆頭磨損變小。或者，鉆頭可能在孔中輕微振動或晃動，導致稍大的孔。然后對孔進行電鍍，并且對于板上的每個批次或位置，電鍍可以更厚或更薄。您還必須考慮到PCB基板在進行加工時的熱膨脹或收縮。因此，孔公差在設計過程中至關重要，以確保PTH零件的正確放置。 一個經驗法則是，您應該制作比零件導線直徑大0.007英寸的PCB孔，以適應所有公差，鉆頭磨損或擺動以及電鍍變化。    Altium Designer中沒有默認的孔公差值。 你可以通過在焊盤和屬性對話框中調整孔公差屬性。孔公差和默認值也可以在Pad Via Library面板和Footprint Library中建立。

Altium Designer中的孔公差可以使用幾種不同的方法進行訪問和編輯，我們將在下面對此進行研究。 在每種方法中，您可以設置最小（-）和最大（+）孔公差屬性。

技巧 1 - 為特定焊盤和通孔設置孔公差屬性

你可以根據各個屬性快速設置焊盤/通孔公差。

右鍵單擊焊盤或通孔，然后選擇屬性。 在“焊盤屬性”對話框（圖1）中，在“Hole          Information ”處編輯孔公差。

在“通孔屬性”對話框中，在圖2中的左上角“Tolerance”處編輯孔公差。

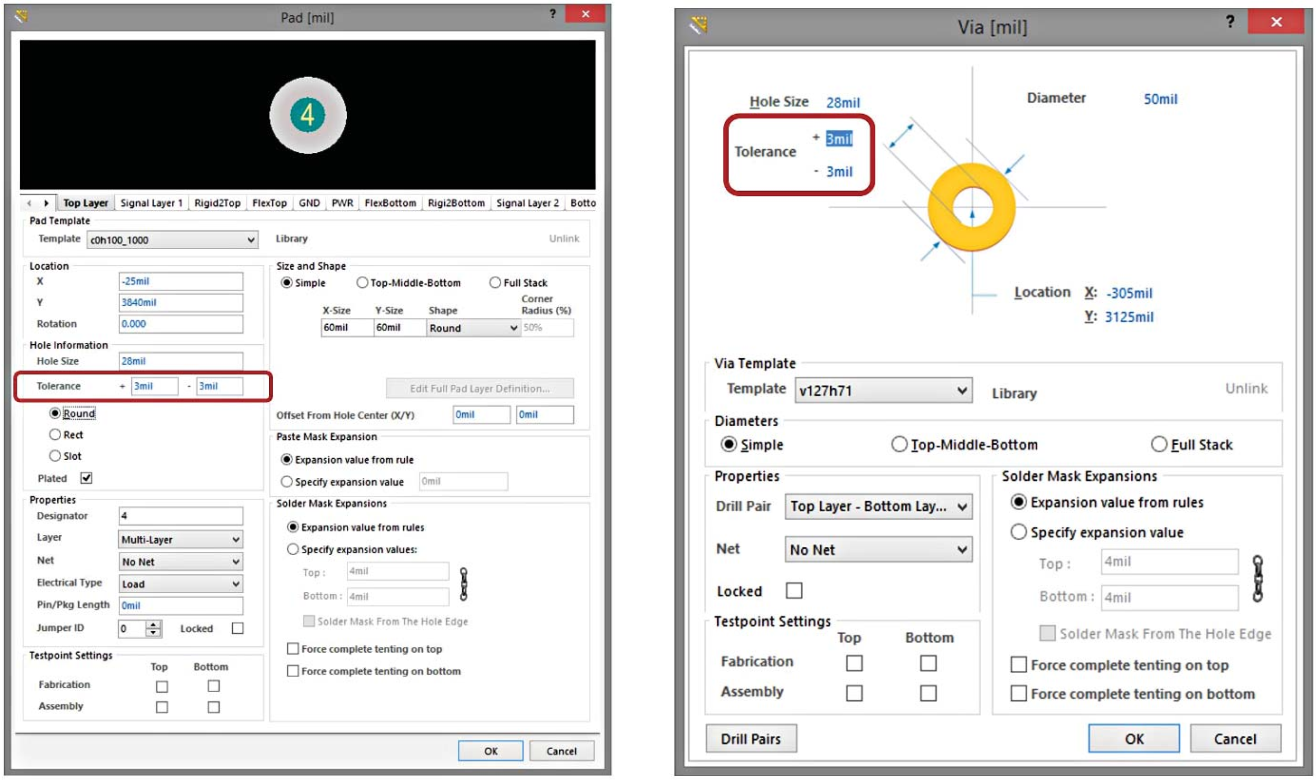

圖1 在“焊盤屬性”對話框中設置孔公差      圖2在“通孔屬性”對話框中設置孔公差

技巧 2 - 使用焊盤或通孔模板來設置孔公差

你還可以使用焊盤或通孔模板指定孔公差。

右鍵單擊“Pad Via Library ”，然后選擇添加通孔模板或添加焊盤模板。孔公差可以        在“Hole Information ”處設置。

技巧 3 一次設置多個焊盤或通孔的孔容差屬性

方便的是，你可以同時設置多個焊盤或通孔的孔容差。

打開“PCB Inspector”面板，如圖3所示。選擇要設置的PCB上的焊盤或通孔，并            在“Object Specific”面板下的右側欄中輸入必要的孔公差值。

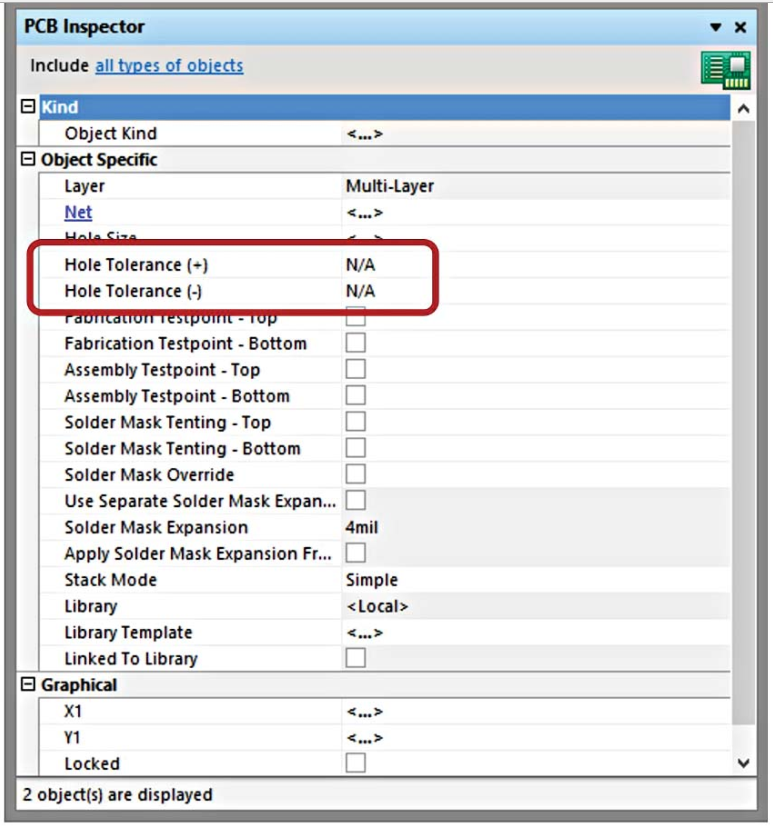

圖3 使用“PCB Inspector”設置多個孔和通孔的孔公差

孔公差欄也可以從PCB面板添加和編輯，使用孔大小編輯器。右鍵單擊“Unique Holes”標題下的“Columns”>“ Hole Tolerance (+) and Hole Tolerance (-)”。 通過單擊孔公差列，可以更改公差屬性。

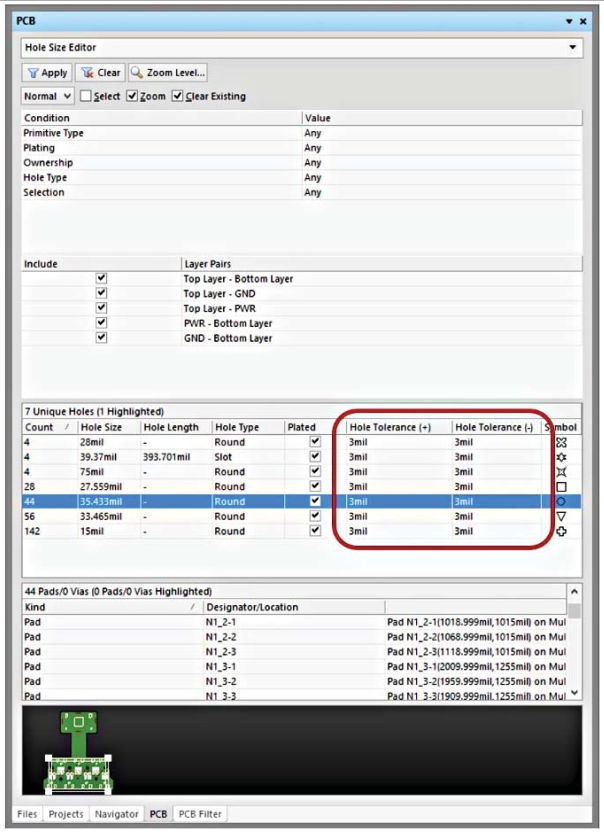

圖4  PCB對話框中也可以添加多個孔公差值

技巧 4 -“Via Stitching/Via Shielding”增加孔容差

可以為多個縫合通孔添加孔公差，以節省時間。

點擊“Tools”>“Via Stitching/Shielding”>“Add Stitching to Net”。在“Via        Style ”部分下的“Tolerance”處添加孔公差信息。

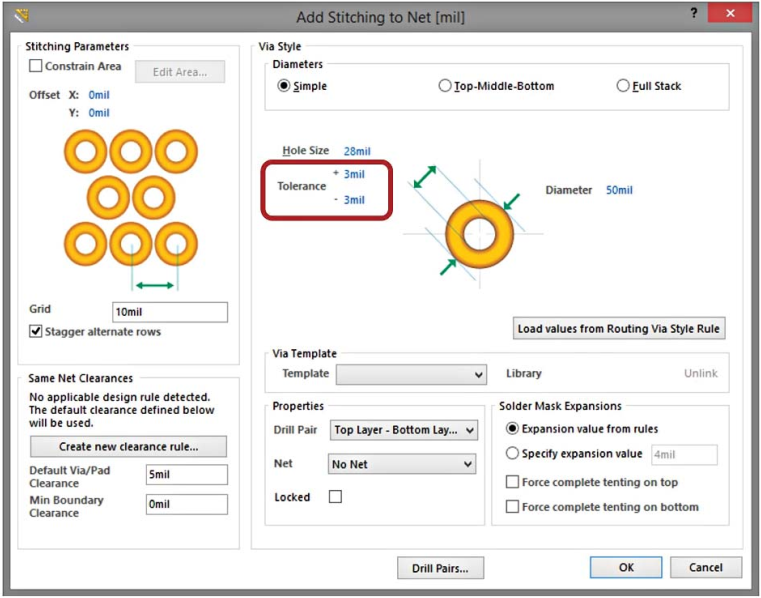

圖5 用“Add Stitching to Net”面板添加通孔的孔容差

技巧 5 - 顯示鉆孔中的孔容差

你可以通過兩種方式查看鉆孔表中的公差：一列或兩列以顯示公差屬性。

在“ Drill Table Properties”對話框中，單擊“Add Column”。選擇孔公差查看一       列中所有的公差屬性，選擇“Hole Tolerance”。此列將顯示最小值和最大值屬性。或     者，你可以選擇在單獨的列中顯示最小和最大設置孔公差屬性。對于后一種選擇，選擇     孔公差（+）和孔公差（-）。當然，你也可以選擇只顯示最小或最大設置孔公差。

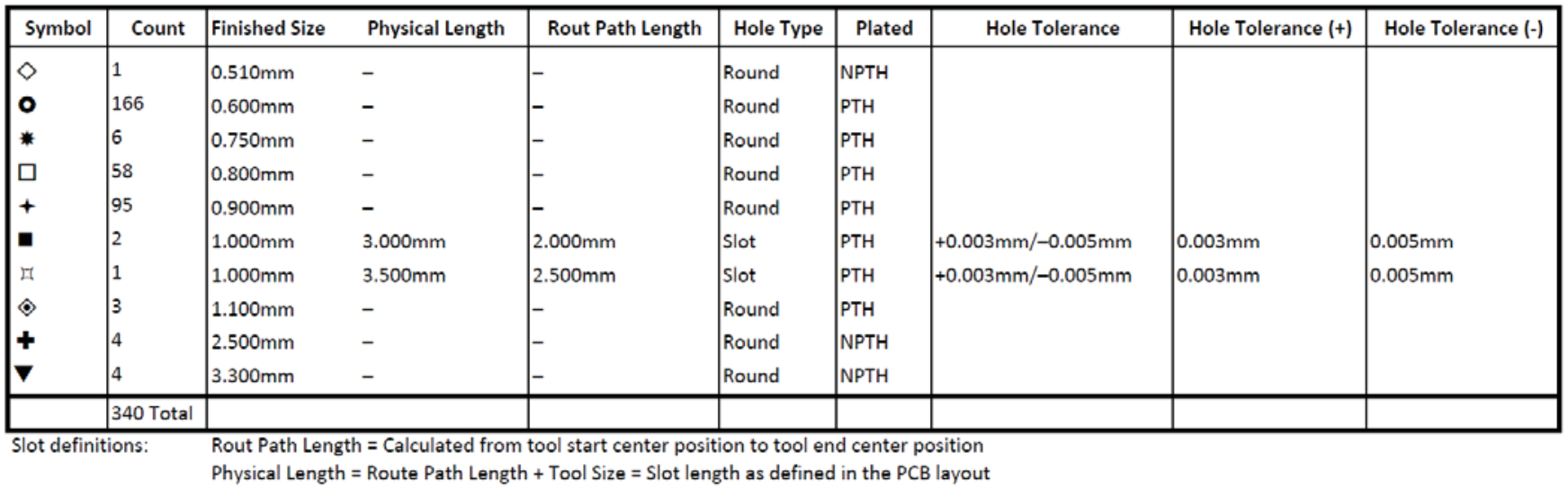

表1 顯示所有孔公差列的示例表

你還可以通過孔容差對其進行分組。 從“Drill Symbols”對話框中（單擊“Drill Table”對話框中的“Configure Drill Symbols”），單擊“Grouping”，然后選擇“Hole Tolerance”。

請注意，當將孔容差信息添加到焊盤和通孔時，除非在“Count column”欄下分組的所有焊盤或通孔具有相同的孔公差屬性，否則孔公差值將顯示為*（星號）。

注意：在向鉆表添加信息之后，你必須單擊“OK”退出“Drill Table”對話框，否則您的更改將不被保存。

結論

確保適當?shù)目兹莶顚?duì)于PTH部件正確安裝到PCB至關重要。 Altium Designer使你的孔尺寸公差的文檔簡單化，以便你的公差規格可以輕松地傳達給你的制造商。
