電路圖符號大全
發表時間：2020-10-20 12:37:44 人氣：7022
電路圖符號是指用一種書畫圖形代表一種電子元件（比方：電容、電阻、二極管、三極管、集成電路等等）的符號，有了電路圖符號我學習、演示、計劃就能夠輕松的在圖紙上完結。

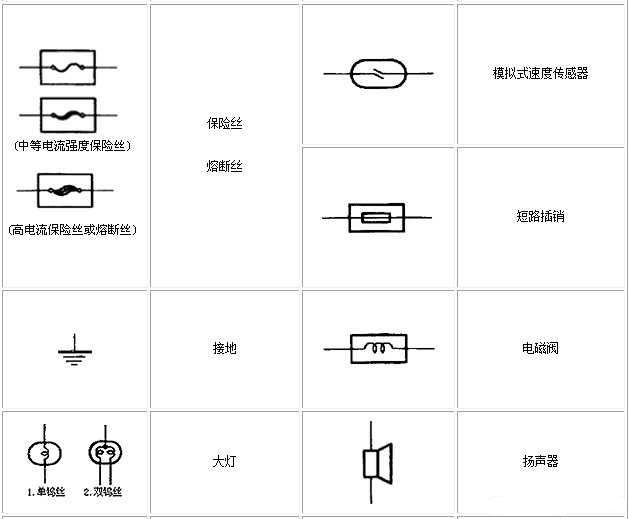

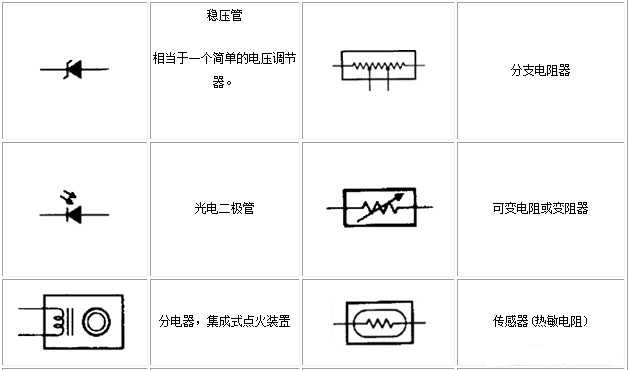

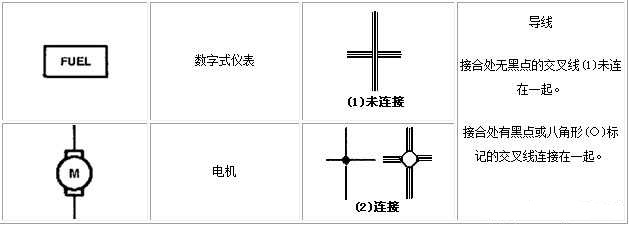

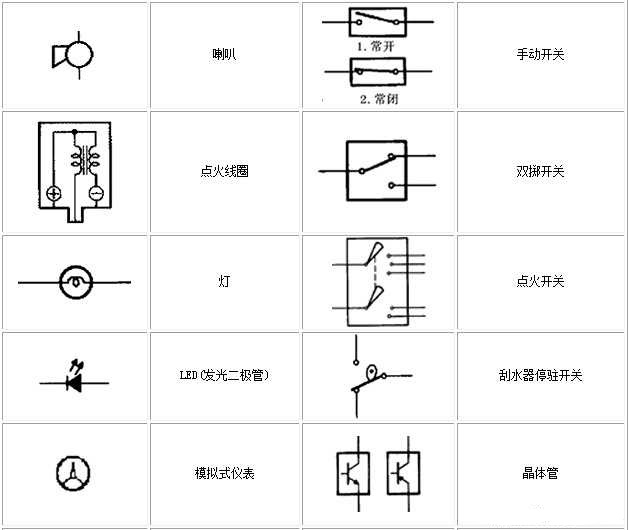

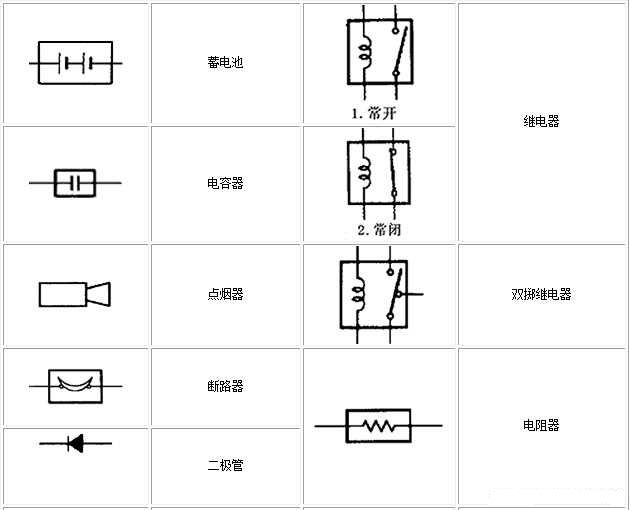

符號闡明
還有一種電路圖符號是字符標明電子元件的，字符電路圖符號大全如下：
AAT 電源主動投入設備
AC 溝通電
DC 直流電
FU 熔斷器
G 發電機
M 電動機
HG 綠燈
HR 紅燈
HW 白燈
HP 光字牌
K 繼電器
KA(NZ) 電流繼電器(負序零序)
KD 差動繼電器
KF 亮光繼電器
KH 熱繼電器
KM 基地繼電器
KOF 出口基地繼電器
KS 信號繼電器
KT 時刻繼電器
KV(NZ) 電壓繼電器(負序零序)
KP 極化繼電器
KR 干簧繼電器
KI 阻抗繼電器
KW(NZ) 功率方向繼電器(負序零序)
KM 觸摸器
KA 瞬時繼電器 ； 瞬時有或無繼電器；溝通繼電器
KV電壓繼電器
L 線路
QF 斷路器
QS 阻離隔關
T 變壓器
TA 電流互感器
TV 電壓互感器
W 直流母線
YC 合閘線圈
YT 跳閘線圈
PQS 有功無功視在功率
EUI 電動勢電壓電流
SE 實驗按鈕
SR 復歸按鈕
f 頻率
Q——電路的開關器材
FU——熔斷器
FR——熱繼電器
KM——觸摸器
KA——1、瞬時觸摸繼電器 2、瞬時 有或無繼電器 3、溝通繼電器
KT——延時 有或無繼電器
SB——按鈕開關 Q——電路的開關器材
FU——熔斷器
KM——觸摸器
KA——1、瞬時觸摸繼電器 2、瞬時 有或無繼電器 3、溝通繼電器
KT——延時 有或無繼電器
SB——按鈕開關
SA 改換開關
電流表 PA
電壓表 PV
有功電度表 PJ
無功電度表 PJR
頻率表 PF
相位表 PPA
最大需量表(負荷監控儀) PM
功率因數表 PPF
有功功率表 PW
無功功率表 PR
無功電流表 PAR
聲信號 HA
光信號 HS
指示燈 HL
赤色燈 HR
綠色燈 HG
黃色燈 HY
藍色燈 HB
白色燈 HW
銜接片 XB
插頭 XP
插座 XS
端子板 XT
電線電纜母線 W
直流母線 WB
插接式(饋電)母線 WIB
電力分支線 WP
照明分支線 WL
應急照明分支線 WE
電力干線 WPM
照明干線 WLM
應急照明干線 WEM
滑觸線 WT
合閘小母線 WCL
操控小母線 WC
信號小母線 WS
亮光小母線 WF
事端音響小母線 WFS
預告音響小母線 WPS
電壓小母線 WV
事端照明小母線 WELM
避雷器 F
熔斷器 FU
敏捷熔斷器 FTF
下跌式熔斷器 FF
限壓維護器材 FV
電容器 C
電力電容器 CE
正轉按鈕 SBF
回轉按鈕 SBR
接連按鈕 SBS
急迫按鈕 SBE
實驗按鈕 SBT
復位按鈕 SR
限位開關 SQ
挨近開關 SQP
手動操控開關 SH
時刻操控開關 SK
液位操控開關 SL
濕度操控開關 SM
壓力操控開關 SP
速度操控開關 SS
溫度操控開關輔佐開關 ST
電壓表切換開關 SV
電流表切換開關 SA
整流器 U
可控硅整流器 UR
操控電路有電源的整流器 VC
變頻器 UF
變流器 UC
逆變器 UI
電動機 M
異步電動機 MA
同步電動機 MS
直流電動機 MD
繞線轉子感應電動機 MW
鼠籠型電動機 MC
電動閥 YM
電磁閥 YV
防火閥 YF
排煙閥 YS
電磁鎖 YL
跳閘線圈 YT
合閘線圈 YC
氣動施行器 YPAYA
電動施行器 YE
發熱器材(電加熱) FH
照明燈(發光器材) EL
空氣調理器 EV
電加熱器加熱元件 EE
感應線圈電抗器 L
勵磁線圈 LF
消弧線圈 LA
濾波電容器 LL
電阻器變阻器 R
電位器 RP
熱敏電阻 RT
光敏電阻 RL
壓敏電阻 RPS
接地電阻 RG
放電電阻 RD
發動變阻器 RS
頻敏變阻器 RF
限流電阻器 RC
光電池熱電傳感器 B
壓力改換器 BP
溫度改換器 BT
速度改換器 BV
時刻丈量傳感器 BT1BK
液位丈量傳感器 BL
溫度丈量傳感器 BHBM
