成都子程電子是一家從事電子產品線路板設計（布局布線設計）的PCB設計公司。主要承接多層、高密度PCB設計畫板及線路板設計打樣業務。接下來給大家分享一下PCB的布局設計。
設置技巧
不同的設計階段需要不同的網格設置，布局階段可以使用大網格點進行器件布局。對于IC、非定位連接器等大型器件，可采用50~100mil的網格精度進行布局，對于電阻、電容、電感等無源小型器件，可采用25mil的網格精度進行布局。大格點的準確性有利于器件對準和布局美觀。

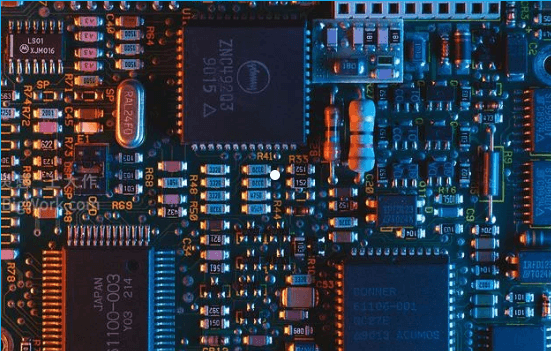

布局規則
1.正常情況下，所有元件都應布置在電路板的同一側。只有頂層元器件過于密集，才能將一些高度有限、發熱量較低的器件，如貼片電阻、貼片電容、貼片ic等放在下層。
2.在保證電氣性能的前提下，元器件要放在一個格子上，相互平行或垂直排列，做到整齊美觀。一般情況下，組件不允許重疊；元件的排列要緊湊，元件在整個布局上要分布均勻一致。
3.電路板上不同元件的相鄰焊盤圖形之間的最小間距應大于1MM。
4.一般離電路板邊緣的距離不小于2MM。電路板的最佳形狀是長方形，長寬比為3:2或4:3。電路板規模大于200mm*150mm時，要考慮電路板所能承受的機械強度。
布局技巧
在PCB的布局設計中，要對電路板的單元進行分析，根據其功能進行布局設計。布局電路的所有元件時，應符合以下原則：
1.根據電路流程安排各功能電路單元的位置，使布局便于信號流通，信號盡可能保持同一方向。
2.以各功能單元的核心部件為中心，圍繞其進行布局。元器件應均勻、完整、緊湊地排列在PCB上，盡量減少和縮短元器件之間的引線和連接。
3.對于工作在高頻的電路，要考慮元件之間的分布參數。一般電路都要盡量將元件并聯排列，這樣不僅美觀，而且便于安裝和量產。
特殊元器件與布局設計
在PCB中，特殊元器件是指高頻部分的關鍵元器件，電路中的核心元器件，易受干擾的元器件，高電壓的元器件，高熱值的元器件，以及一些異質的元器件。這些特殊元件的位置需要仔細分析，做帶布局合乎電路功能的要求及生產的需求。它們放置不當可能會導致電路兼容性和信號完整性的問題，從而導致PCB設計的失敗。
在設計如何放置特殊元器件時，首先要考慮PCB的尺寸。PCB尺寸過大，印刷線路長，阻抗增加，抗干燥能力下降，成本也增加；太小時，散熱不好，相鄰線路容易被干擾。確定PCB尺寸后，確定特殊元器件的擺動位置。最后，根據功能單元，對電路的所有元件進行布局。特殊構件的位置一般應遵循以下布局原則：
1.盡可能縮短高頻元件之間的連接，盡量減少它們的分布參數和相互之間的電磁干擾。易受干擾的元件不要靠得太近，輸入輸出盡量遠。
2.有些元件或導線可能存在較高的電位差，應加大它們之間的距離，避免放電造成意外短路。高壓部件應盡可能放在手夠不到的地方。
3.重量超過15G的部件可以用支架固定，然后焊接。那些又重又熱的元器件不要放在電路板上，要放在主機箱的底板上，還要考慮散熱。熱敏元件應遠離發熱元件。
4.用于電位器、可調電感線圈、可變電容、微動開關等可調元件的布局。應考慮整個扳手的結構要求。一些常用的開關，在結構允許的情況下，應該放在手容易夠到的地方。組件的布局應該平衡、密集，不要頭重腳輕。
產品的成功取決于內在質量。但要兼顧整體美觀，兩者都是完美的扳手，才能成為成功的產品。
放置順序
1.放置與結構緊密匹配的部件，如電源插座、指示燈、開關、連接器等。
2.放置特殊元件，如大型元件、重型元件、發熱元件、變壓器、IC等。
3.放置小型元件。
布局檢查
1.電路板的尺寸是否與圖紙要求的加工尺寸一致。
2.元器件布局是否均衡，排列是否整齊，所有元器件是否已經布局。
3.各個層面是否有沖突。比如組件，外框，以及私人打印的需求。
4.常用部件是否方便使用。比如開關、插板、需要經常更換的元器件等。
5.熱敏元件與發熱元件之間的距離是否合理。
6.散熱是否良好。
7.是否需要考慮線路的干擾。
以上就是本期的介紹，希望對大家有所幫助，如果想了解更多PCB布局信息，可以關注成都子程電子官網動態更新。
